ESP-AI mini 开发套件 v1.0.0

1854字约6分钟

2026-6-6

简介

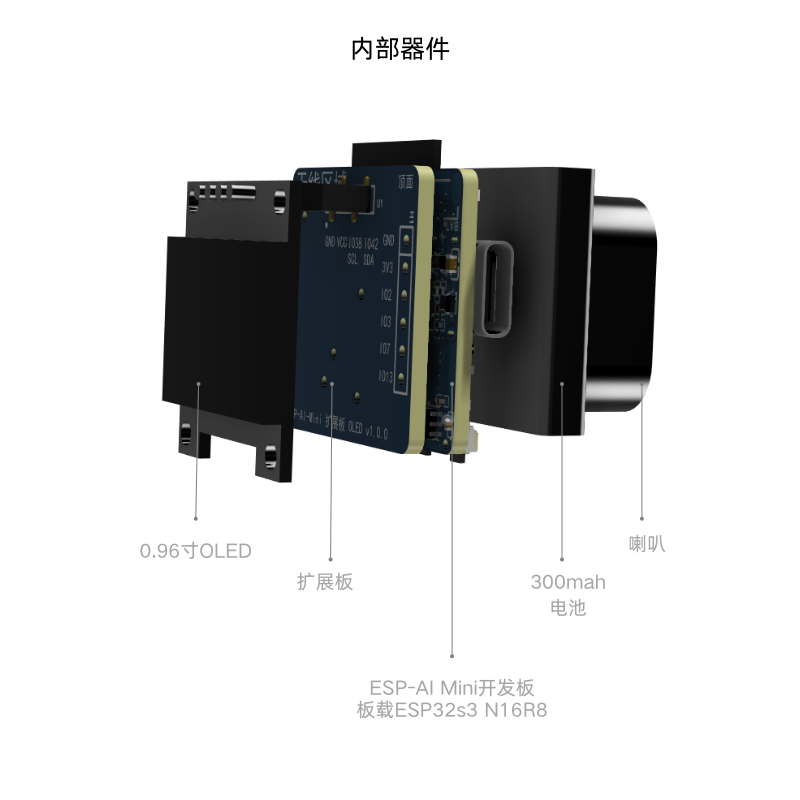

ESP-AI mini 开发套件，是一套可以搭配 ESP-AI mini 开发板使用的扩展板，在 Mini 开发板的基础上，增加了更多的接口和功能，方便用户进行二次开发。

ESP-AI mini 开发板开发板详情请见 👉 ESP-AI mini 开发板

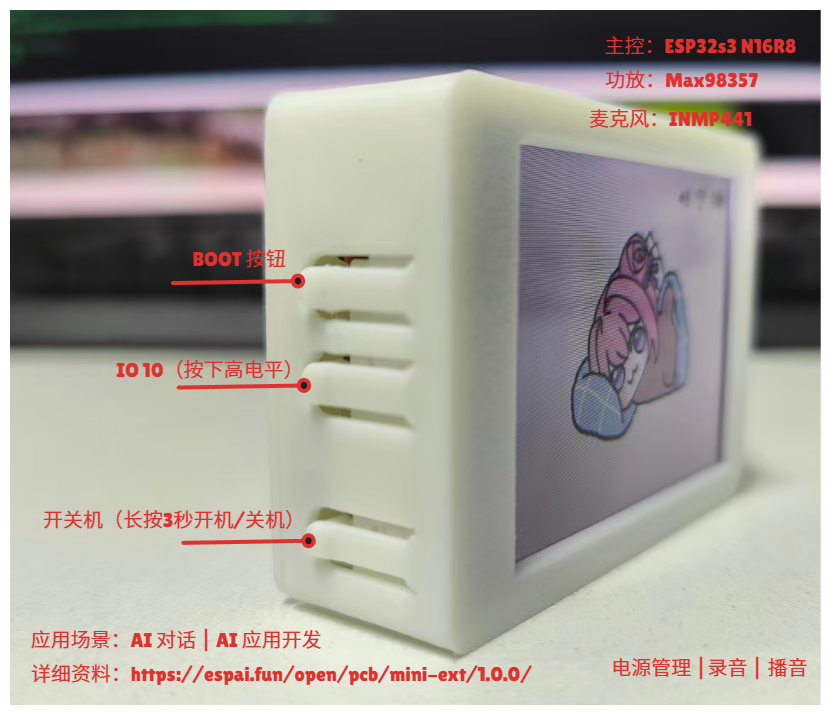

ESP-AI mini 开发板简单来说就是一块基于 ESP32s3 N16R8 模组的开发板，集成了扬声器和麦克风，可以进行语音交互和语音识别。
它的优点是很小，但是优点也带来了缺点，由于体积问题，所以删减了屏幕接口和扩展IO接口。
现在有了这个扩展板，可以搭配 ESP-AI mini 开发板使用，扩展出屏幕接口和扩展IO接口。

AI 编码指南（写代码的 Skills）

下载文件：https://espai.fun/skills/esp-ai-mini-ext-1.0.0.md 保存到你的 skills 目录，或者直接将网址给 AI 让他读取。

在提问时带上“ESP-AI Mini 开发套件”或“ESP-AI SDK”关键词，例如“使用 ESP-AI Mini 开发套件编写天气时钟”，AI 就会自动加载这份 Skills，并按照开发板真实引脚和 ESP-AI SDK 规范生成代码。

例如：

使用 ESP-AI Mini 开发套件开发板实现：语音播报天气
使用 ESP-AI Mini 开发套件开发板 2.4 寸屏幕：在屏幕上显示 “Hello World”

支持的屏幕类型

✅️ TFT 屏幕
✅️ OLED 屏幕
❌️ 墨水屏，正在支持中...

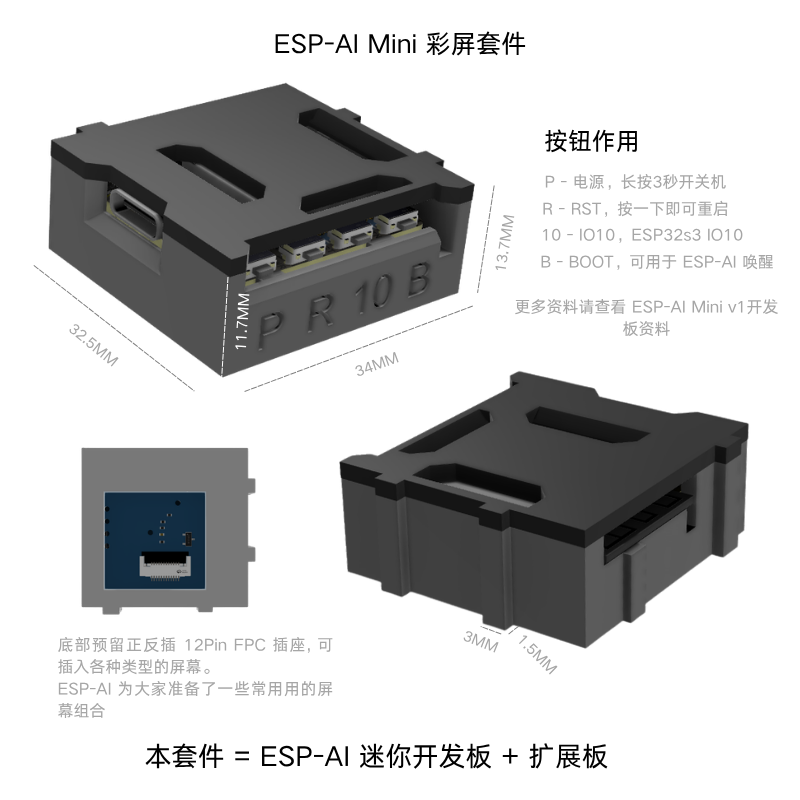

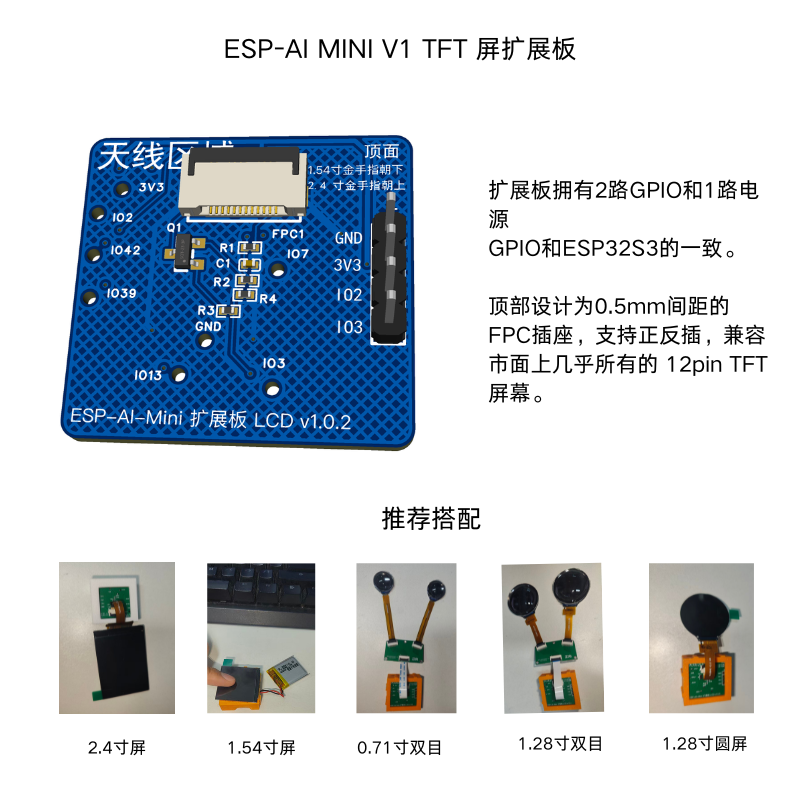

TFT 屏幕套件 IO 定义

下面的引脚都是 IO 号

ESP32s3	INMP441	Max98357	WS2812	唤醒按钮	电压检测IO	TFT屏幕	扩展IO
3v3	VCC	VCC	VCC	VCC
GND	GND	GND	GND	GND
GND	L/R
4	SCK
5	WS
6	SD
15		DIN
16		BCLK
17		LRC
7
18			DIN
11
12
10				OUT
8					300K+100K 电阻分压
42						MOSI
39						SCLK
13						CS
7						DC
3						BL
2							IO2

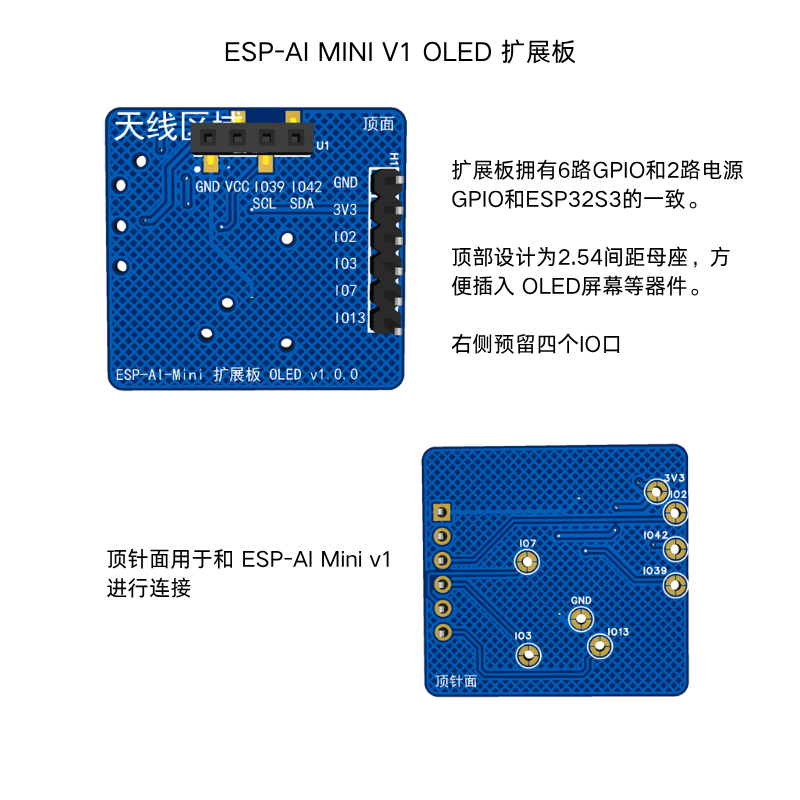

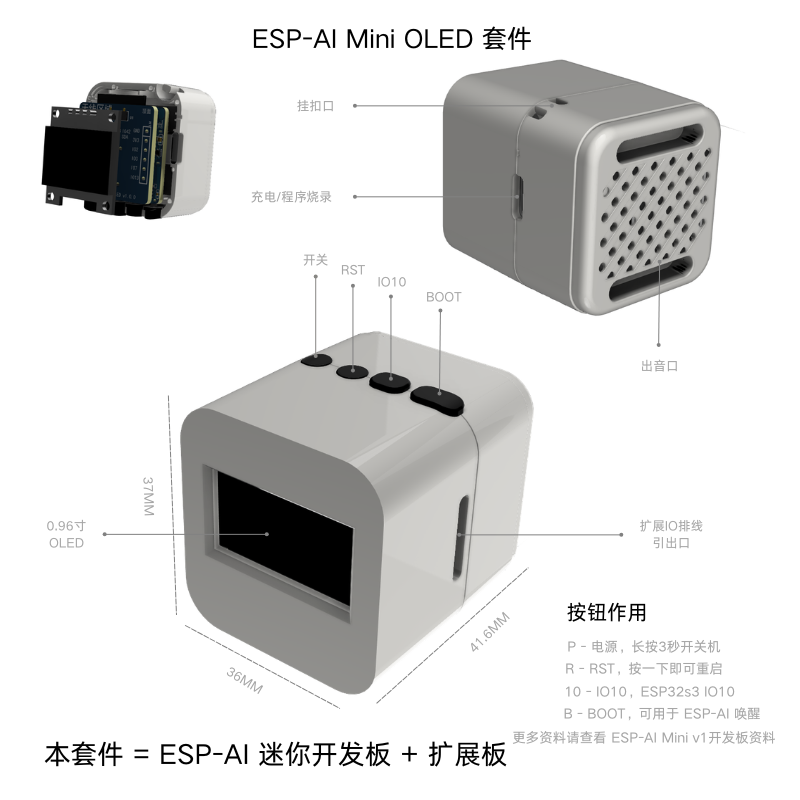

OLED 屏幕套件 IO 定义

下面的引脚都是 IO 号

ESP32s3	INMP441	Max98357	WS2812	唤醒按钮	电压检测IO	OLED屏幕	扩展IO
3v3	VCC	VCC	VCC	VCC
GND	GND	GND	GND	GND
GND	L/R
4	SCK
5	WS
6	SD
15		DIN
16		BCLK
17		LRC
7
18			DIN
11
12
10				OUT
8					300K+100K 电阻分压
42						SCL
39						SDA
2							IO2
3							IO3
7							IO7
13							IO13

内置固件

ESP-AI mini 开发套件内置了 ESP-AI Mini 开发套件固件固件，可以直接使用，当然也可以自行写代码开发。

OLED 0.96寸固件： https://dev.espai.fun/#/UserBinCommunity/1/27997a38ca094c2fbfa94b611946c7a4
TFT 2.4寸固件： https://dev.espai.fun/#/UserBinCommunity/1/77088eb34ce0439a9904b5098fa42bad
TFT 1.54寸固件： https://dev.espai.fun/#/UserBinCommunity/1/9a71bf2ee5c247189465139a94084679
TFT 1.28 寸双目固件（单圆屏也是这个固件）： https://dev.espai.fun/#/UserBinCommunity/1/77129ebd43e24599a3e0650fb3016821
TFT 1.28 寸双目固件（单圆屏也是这个固件）： https://dev.espai.fun/#/UserBinCommunity/1/5300e9b52beb4756af1494ca2f350847

固件基于 ESP-AI Studio 开发，支持在线烧录，支持在线调试，支持在线更新固件。

在 \libraries2\TFT_eSPI\User_Setup.h 修改配置


#define ST7789_2_DRIVER

#define TFT_WIDTH  240
#define TFT_HEIGHT 320

#define TFT_MOSI     42   // LCD_SDA   Automatically assigned with ESP8266 if not defined
#define TFT_SCLK     39    // LCD_SCK   Automatically assigned with ESP8266 if not defined
#define TFT_DC       7   //  Data Command control pin
#define TFT_CS       13   // Chip select control pin D8

在 \libraries2\esp-ai\src\USER_CONFIG.h 修改配置

/** 音频编解码方案 **/
#define CODEC_TYPE_BLAMP_I2S // 两路 I2S + MSM 数字麦克风 + MAX 数字功放

在 \project\src 中增加文件 backlight_control.h

/**
 * Copyright (c) 2026 义体工坊团队
 * MIT License
 *
 * 屏幕背光控制模块
 */

#ifndef BACKLIGHT_CONTROL_H
#define BACKLIGHT_CONTROL_H

#include <Arduino.h>

// 初始化背光控制（默认关闭）
void initBacklight();

// 设置背光亮度 (0-255，255最亮)
void setBacklightBrightness(uint8_t brightness);

// 开启背光
void setBacklightOn();

// 关闭背光
void setBacklightOff();

// 重置背光计时器
void resetBacklightTimer();

// 更新背光状态（检查超时）
void updateBacklight();

#endif

在 \project\src 中增加文件 backlight_control.cpp

/**
 * Copyright (c) 2026 义体工坊团队
 * MIT License
 *
 * 屏幕背光控制模块实现
 */

#include "backlight_control.h"

#define SCREEN_BL_PIN 3
#define SCREEN_TIMEOUT_MS (120 * 1000)
#define LEDC_FREQ 5000
#define LEDC_RES 8
#define LEDC_MAX ((1 << LEDC_RES) - 1)
#define BACKLIGHT_DEFAULT_BRIGHTNESS 255

#if ESP_ARDUINO_VERSION >= ESP_ARDUINO_VERSION_VAL(3, 0, 0)
#define LEDC_CH SCREEN_BL_PIN
#else
#define LEDC_CH 0
#endif

static unsigned long lastActivityTime = 0;
static bool backlightOn = false;
static uint8_t currentBrightness = 0;

// 低电平点亮，duty 越小越亮
static void writeBacklightDuty(uint8_t brightness) {
  uint32_t duty = LEDC_MAX - ((uint32_t)brightness * LEDC_MAX / 255);
  ledcWrite(LEDC_CH, duty);
}

void initBacklight() {
#if ESP_ARDUINO_VERSION >= ESP_ARDUINO_VERSION_VAL(3, 0, 0)
  ledcAttach(SCREEN_BL_PIN, LEDC_FREQ, LEDC_RES);
#else
  ledcSetup(LEDC_CH, LEDC_FREQ, LEDC_RES);
  ledcAttachPin(SCREEN_BL_PIN, LEDC_CH);
#endif
  writeBacklightDuty(0);
  backlightOn = false;
  currentBrightness = 0;
}

void setBacklightBrightness(uint8_t brightness) {
  currentBrightness = brightness;
  writeBacklightDuty(brightness);
  backlightOn = brightness > 0;
  if (backlightOn) {
    lastActivityTime = millis();
  }
}

void setBacklightOn() {
  setBacklightBrightness(BACKLIGHT_DEFAULT_BRIGHTNESS);
}

void setBacklightOff() {
  writeBacklightDuty(0);
  backlightOn = false;
  currentBrightness = 0;
}

void resetBacklightTimer() {
  lastActivityTime = millis();
  if (!backlightOn) {
    setBacklightOn();
  }
}

void updateBacklight() {
  if (backlightOn && (millis() - lastActivityTime >= SCREEN_TIMEOUT_MS)) {
    setBacklightOff();
  }
}

在 \project\main.h 中添加背光控制头文件

最最顶部增加下面头文件

#include "backlight_control.h"

在最下面增加下面定义

#define SCREEN_WIDTH 320
#define SCREEN_HEIGHT 240

在 \project\main.cpp 的 setup 函数最后没中添加背光控制

void setup() {

    // ...
    // 打开背光
    initBacklight();
    setBacklightOn();
}

\project\USER_CONFIG.h 中修改配置

#define IS_ESP_AI_S3_TFT_EMO //  ESP-AI-V2/V3 开发板（TFT 屏 - EEUI）

1.54寸屏搭配 ESP-AI 开源代码使用（基于 ESP-AI-Studio 开发）

和 2.4 寸屏一样，唯一不同的地方需要修改下面几处

\libraries2\TFT_eSPI\User_Setup.h


#define ST7789_DRIVER

#define TFT_WIDTH  240
#define TFT_HEIGHT 240

#define TFT_MOSI     42   // LCD_SDA   Automatically assigned with ESP8266 if not defined
#define TFT_SCLK     39    // LCD_SCK   Automatically assigned with ESP8266 if not defined
#define TFT_DC       7   //  Data Command control pin
#define TFT_CS       13   // Chip select control pin D8

在 \project\main.h 中添加背光控制头文件

最最顶部增加下面头文件

#include "backlight_control.h"

在最下面增加下面定义

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

1.28 寸双目 ESP-AI 开源代码使用（基于 ESP-AI-Studio 开发）

和 2.4 寸屏一样，唯一不同的地方需要修改下面几处

\libraries2\TFT_eSPI\User_Setup.h


#define GC9A01_DRIVER

#define TFT_WIDTH  240
#define TFT_HEIGHT 240

#define TFT_MOSI     42   // LCD_SDA   Automatically assigned with ESP8266 if not defined
#define TFT_SCLK     39    // LCD_SCK   Automatically assigned with ESP8266 if not defined
#define TFT_DC       7   //  Data Command control pin
#define TFT_CS       13   // Chip select control pin D8

在 \project\main.h 中添加背光控制头文件

最最顶部增加下面头文件

#include "backlight_control.h"

在最下面增加下面定义

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240

\project\USER_CONFIG.h 中修改配置

#define IS_ESP_AI_S3_TFT_EMO_CIRCLE // ESP-AI S3 开发板（TFT 屏 - EEUI - 1.28寸圆形屏幕）

0.71 寸双目 ESP-AI 开源代码使用（基于 ESP-AI-Studio 开发）

和 2.4 寸屏一样，唯一不同的地方需要修改下面几处

\libraries2\TFT_eSPI\User_Setup.h


#define GC9D01_DRIVER

#define TFT_WIDTH  160
#define TFT_HEIGHT 160

#define TFT_MOSI     42   // LCD_SDA   Automatically assigned with ESP8266 if not defined
#define TFT_SCLK     39    // LCD_SCK   Automatically assigned with ESP8266 if not defined
#define TFT_DC       7   //  Data Command control pin
#define TFT_CS       13   // Chip select control pin D8

在 \project\main.h 中添加背光控制头文件

最最顶部增加下面头文件

#include "backlight_control.h"

在最下面增加下面定义

#define SCREEN_WIDTH 160
#define SCREEN_HEIGHT 160

\project\USER_CONFIG.h 中修改配置

#define IS_ESP_AI_S3_TFT_EMO_CIRCLE // ESP-AI S3 开发板（TFT 屏 - EEUI - 1.28寸圆形屏幕）
